از یک تکه ورق فولادی تا کل قاب خودرو: قطعات مهر زنی خودرو چقدر مهم هستند؟

در فرآیند تولید خودرو، موتور، سیستم سه‌الکتریکی و کابین هوشمند معمولاً بیشتر توجه مصرف‌کنندگان را به خود جلب می‌کنند، اما چیزی که واقعاً تعیین می‌کند که آیا یک خودرو استخوان‌های قوی و پایه‌ای ثابت دارد یا خیر، قطعات به ظاهر نامحسوس خودرو هستند. با شروع از ورق فولادی اولیه، از طریق مهر زنی، شکل دهی، اتصال و مونتاژ، در نهایت چارچوب ایمنی و فونداسیون ساختاری کل خودرو ساخته می شود. می توان گفت بدون قطعات مهر زنی خودرو با کیفیت بالا، داشتن ایمنی، کیفیت و عملکرد کامل خودرو به معنای واقعی غیرممکن است.

1. خودرو چیست مهر زنی قطعات ?

در خودروسازی قطعات مهر زنی خودرو یکی از پایه های تولید خودرو است. خواه ساختار بدنه، عملکرد ایمنی، کیفیت ظاهری و دقت مونتاژ باشد، همه آنها ارتباط نزدیکی با قطعات مهر شده دارند. اگرچه اغلب در داخل بدنه خودرو پنهان هستند و به راحتی برای مصرف کنندگان قابل مشاهده نیستند، اما نقش مهمی به عنوان "اسکلت خودرو" دارند. درک اینکه قطعات مهر زنی خودرو چیست به شما کمک می کند تا درک جامع تری از منطق اصلی تولید خودرو به دست آورید.

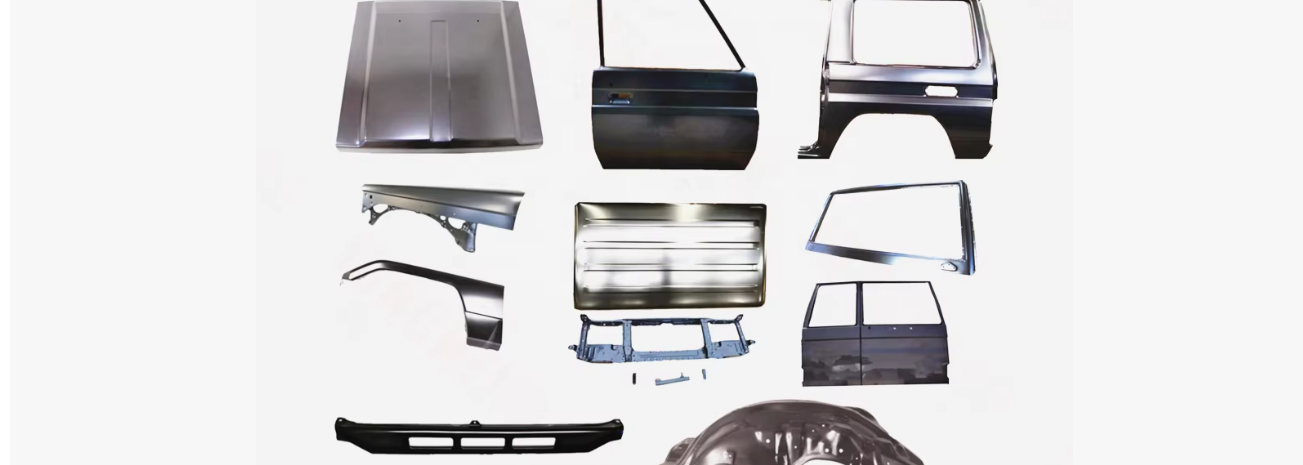

(1) تعریف قطعات مهر زنی خودرو
قطعات مهر زنی خودرو به قطعات خودرویی اطلاق می شود که از ورق های فلزی (مانند صفحات فولادی، ورق های آلومینیومی و غیره) به عنوان مواد اولیه ساخته شده و از طریق پانچ، کشش، خم شدن، فلنج زدن، شکل دهی و سایر فرآیندها با کمک تجهیزات و قالب های مهر زنی پردازش می شوند. این نوع قطعات دارای ویژگی های دقت ابعادی بالا، استحکام پایدار و مناسب برای تولید انبوه می باشد. یکی از پرکاربردترین قطعات در صنعت خودروسازی است.

در ساخت خودرو، قطعات مهر زنی عمدتاً در سیستم بدنه متمرکز می شوند و ساختار اصلی بدنه را به رنگ سفید (BIW) تشکیل می دهند و همچنین در برخی از شاسی ها و براکت های کاربردی وجود دارند.

(2) انواع اصلی قطعات مهر زنی خودرو
با توجه به عملکردهای مختلف آنها در خودرو، قطعات مهر زنی خودرو به طور کلی به دسته های زیر تقسیم می شوند:
قطعات مهر زنی سازه
قطعات ساختاری مهم ترین دسته از قطعات مهر زنی خودرو هستند که عمدتا بار خودرو و انرژی برخورد را تحمل می کنند. به عنوان مثال، تیرهای طولی جلو و عقب، تیرهای متقاطع، تیرهای رکاب، ستون های A/B/C و ... این قطعات مستقیماً استحکام، استحکام و عملکرد ایمنی بدنه خودرو را تعیین می کنند و نقش اصلی را در حفاظت از محفظه سرنشینان در تصادف ایفا می کنند.

قطعات مهر زنی پوشیده شده
قطعات پوششی عمدتا در قسمت بیرونی بدنه خودرو قرار دارند. آنها نه تنها دارای عملکردهای یک ظاهر طراحی شده و زیبایی شناختی هستند، بلکه از استحکام ساختاری خاصی نیز برخوردار هستند. قطعات پوششی متداول شامل پانل های بیرونی درها، کاپوت ها، درب های عقب، گلگیرها و غیره است. چنین قطعات مهر شده ای نیاز به کیفیت سطح و دقت فرم دهی بسیار بالایی دارند، در حالی که الزامات حفاظت از عابر پیاده و وزن سبک را نیز برآورده می کنند.

تقویت کننده و قطعات مهر زنی عملکردی
چنین قطعاتی معمولاً برای تقویت موضعی یا پشتیبانی عملکردی استفاده می شوند، مانند تیرهای ضد برخورد درب، صفحات تقویت کننده، براکت ها، براکت های نصب و غیره، اگرچه اندازه آن بزرگ نیست، اما نقش بسزایی در بهبود استحکام، پایداری و ایمنی موضعی دارد.

(3) فرآیند ساخت قطعات مهر زنی خودرو
تولید قطعات مهر زنی خودرو معمولاً با صفحات فولادی شروع می شود و به تدریج طی فرآیندهای متعددی شکل می گیرد.
اولین مورد، آماده سازی مواد، انتخاب صفحات با ضخامت ها و سطوح مختلف مقاومت با توجه به هدف قطعه است. سپس وارد فرآیند مهر زنی شوید، جایی که عملیات بلنکینگ، کشیدن، پانچ، فلنج زدن و سایر عملیات از طریق پانچ و قالب انجام می شود. قطعات پیچیده اغلب نیاز به پردازش مداوم قالب های متعدد برای اطمینان از صحت شکل و ابعاد دارند. در نهایت، شکل دهی و بازرسی انجام می شود تا اطمینان حاصل شود که قطعات مونتاژ و الزامات ایمنی را برآورده می کنند.

این فرآیند دارای الزامات بسیار بالایی در تجهیزات، طراحی قالب و کنترل فرآیند است. این پیوندی با محتوای فنی بالا و سطح سرمایه گذاری در خودروسازی است.

(4) نقش مهم قطعات مهر زنی خودرو
اسکلت ساختار بدن را بسازید
قطعات مهر زنی خودرو از طریق جوشکاری، پرچ کردن و غیره به یکدیگر متصل می شوند تا یک قاب ساختاری بدنه کامل را تشکیل دهند و پایه ای سفت و سخت برای کل وسیله نقلیه فراهم کنند. پایداری ساختار بدنه خودرو به طور مستقیم بر حمل و نقل، ایمنی و دوام خودرو تأثیر می گذارد.

عملکرد ایمنی غیرفعال را تعیین کنید
در یک تصادف، قطعات ساختاری مهر و موم شده انرژی ضربه را از طریق تغییر شکل معقول جذب می کنند و از نفوذ مستقیم نیروی برخورد به داخل محفظه مسافر جلوگیری می کنند. قسمت جذب انرژی بدن و ساختار محافظ محفظه مسافر تقریباً به طور کامل از قطعات مهر شده تشکیل شده است.

بر کیفیت خودرو و دقت مونتاژ تأثیر می گذارد
دقت ابعادی قطعات مهر شده، هماهنگی مونتاژ بدنه را تعیین می کند. اگر دقت مهر زنی کافی نباشد، به راحتی منجر به مشکلاتی مانند شکاف ناهموار درب، صدای غیرعادی و آب بندی ضعیف می شود که کیفیت کل خودرو را تحت تاثیر قرار می دهد.

2. چرا قطعات مهر زنی خودرو استحکام بدنه خودرو را تعیین می کند؟

هنگام ارزیابی اینکه آیا یک خودرو "قوی" و "ایمن" است، افراد تمایل دارند بر شاخص اصلی قدرت بدنه تمرکز کنند. چیزی که واقعاً استحکام بدنه خودرو را تعیین می کند این نیست که از بیرون ضخیم یا سنگین به نظر می رسد، بلکه تعداد زیادی قطعات مهر شده خودرو است که در داخل بدنه خودرو پنهان شده است. از طریق انتخاب مواد، طراحی ساختاری و دقت ساخت، آنها به طور مشترک سیستم تحمل بار و قاب ایمنی کل وسیله نقلیه را می سازند، بنابراین اساساً استحکام بدنه خودرو را تعیین می کنند.

(1) جوهر قدرت بدن چیست؟
استحکام بدنه معادل "ضخامت ورق فولادی" نیست، بلکه به توانایی بدن در مقاومت در برابر تغییر شکل و حفظ یکپارچگی ساختاری در هنگام قرار گرفتن در معرض نیروهای خارجی اشاره دارد که عمدتاً در سه جنبه منعکس می شود:

استحکام کلی: بدنه در هنگام رانندگی، فرمان و دست اندازها ثبات شکل را حفظ می کند.

قدرت موضعی: قطعات کلیدی می توانند بارهای متمرکز را تحمل کنند.

عملکرد تصادف: انرژی را از طریق تغییر شکل منظم در تصادف جذب می کند و از محفظه سرنشین محافظت می کند.

این سه نکته تقریباً همگی با مهر و موم کردن قسمت های بدن درک می شوند.

(2) قطعات مهر زنی "اسکلت مکانیکی" بدنه خودرو را تشکیل می دهند
خودروها از یک تکه فولاد ساخته نمی‌شوند، بلکه از صدها یا حتی هزاران قطعه مهر و موم شده به هم متصل شده‌اند. این قطعات به طور تصادفی به هم متصل نشده اند، اما به صورت علمی مرتب شده اند تا ساختاری مکانیکی شبیه به "اسکلت انسان" را تشکیل دهند.

به عنوان مثال، تیرهای طولی جلو و عقب مسئول مقاومت و انتقال نیروهای برخورد از جلو و عقب هستند. ستون های A، B و C از سقف حمایت می کنند و از ایمنی جانبی محافظت می کنند. تیرهای آستانه و تیرهای متقاطع استحکام پایین را افزایش می دهند. این ترکیب معقول این قطعات ساختاری مهر زنی است که یک مسیر باربری کامل را ایجاد می کند و به نیروهای خارجی اجازه می دهد تا پراکنده و مصرف شوند و در نتیجه استحکام بدنه خودرو را به میزان قابل توجهی بهبود بخشد.

(3) خواص مواد حد بالایی استحکام را تعیین می کند
انتخاب مواد قطعات مهر زنی خودرو به طور مستقیم "سقف" استحکام بدنه را تعیین می کند. استفاده از ورق های فلزی با سطوح مقاومتی مختلف در قسمت های مختلف از اصول اولیه طراحی بدنه خودروهای مدرن است.

فولاد با استحکام بالا و فولاد با مقاومت فوق العاده بالا به طور گسترده ای در بخش های ساختاری کلیدی مانند تیرها و ستون های طولی استفاده می شود که می تواند به طور قابل توجهی مقاومت در برابر تغییر شکل را بدون افزایش وزن بهبود بخشد. فولاد معمولی برای قطعات پوشش بیرونی با در نظر گرفتن شکل پذیری و کیفیت ظاهری استفاده می شود. برخی از مدل ها همچنین آلیاژ آلومینیوم را در قطعات مهر شده برای دستیابی به تعادل بین سبک وزن و استحکام وارد می کنند.

اگر عملکرد مواد قطعات مهر شده کافی نباشد، حتی اگر طراحی ساختاری معقول باشد، استحکام بدنه خودرو برای برآوردن الزامات ایمنی دشوار خواهد بود.

(4) شکل ساختاری مهمتر از "ضخامت" است
بزرگترین مزیت فرآیند مهر زنی این است که می تواند ورق های فلزی مسطح را به ساختارهای سه بعدی پیچیده تبدیل کند. از طریق طرح هایی مانند دنده های تقویت کننده، لبه های تا شده و مقاطع بسته، صفحات فولادی نازک نیز می توانند استحکام بسیار بالایی داشته باشند.

برای مثال، تیرها و ستون‌های آستانه اغلب ساختارهای بسته یا چند حفره‌ای دارند و مقاومت خمشی و پیچشی آن‌ها بسیار بیشتر از صفحات تخت ساده است. این ایده "تقویت مبتنی بر شکل" به خودرو اجازه می دهد تا در حین کنترل وزن به سطح بالایی از استحکام بدنه دست یابد و همه اینها به قابلیت های طراحی ساختاری قطعات مهر شده متکی است.

(5) دقت مهر زنی بر عملکرد کلی قدرت تأثیر می گذارد
استحکام بدنه نه تنها به عملکرد تک تک قطعات، بلکه به قوام کلی تمام قطعات مهر شده پس از مونتاژ نیز بستگی دارد. اگر دقت مهر زنی ناکافی باشد، منجر به تناسب ضعیف بین قطعات، کاهش کیفیت جوش، توزیع ناهموار تنش ساختاری و در نهایت تضعیف استحکام کل خودرو می شود.

قطعات مهر زنی با دقت بالا می توانند محل دقیق اتصالات لحیم کاری و اتصال محکم را تضمین کنند و هر بخش ساختاری را واقعاً یک کل تشکیل دهد. به همین دلیل است که شرکت‌های خودروسازی سطح بالا نیازمندی‌های بسیار بالایی برای فرآیندهای مهر زنی و دقت قالب دارند.

(6) "تغییر شکل قابل کنترل" در برخورد به طراحی مهر زنی متکی است
بدنه خودرویی که واقعاً ایمن و دارای استحکام عالی است، به طور کامل تغییر شکل نمی‌دهد، بلکه در هنگام برخورد، طبق مسیر طراحی شده، گام به گام تغییر شکل می‌دهد. قطعات مهر زنی می توانند دقیقاً دنباله تغییر شکل را از طریق نازک شدن موضعی، سوراخ های ماشه، ساختارهای چین و چروک و غیره کنترل کنند.

قطعات مهر زنی جلو برای فروپاشی و جذب انرژی در اولویت قرار دارند، در حالی که قسمت محفظه سرنشین استحکام بالایی را بدون تغییر شکل حفظ می کند. این ساختار بدنه "انعطاف پذیر و سفت" نشان دهنده استحکام و ایمنی بالای خودروهای مدرن است.

(7) تضمین قدرت در طول نگهداری و استفاده
در حین تعمیرات تصادفی، اگر قطعات ساختاری مهر شده به طور نامنظم تعمیر شوند، خواص مواد اولیه و فرم ساختاری از بین می رود و حتی اگر ظاهر ظاهری مانند قبل ترمیم شده باشد، ممکن است استحکام بدنه خودرو به میزان قابل توجهی کاهش یابد. بنابراین، شرکت‌های خودروسازی معمولاً نیاز دارند که قطعات ساختاری مهر زنی کلیدی باید به‌جای اینکه به سادگی کشیده و تعمیر شوند، تعویض شوند.
این همچنین از طرفی نشان می دهد که قطعات مهر زنی خودرو خود حامل اصلی استحکام بدن هستند.

دلیل اینکه قطعات مهر زنی خودرو می تواند استحکام بدنه خودرو را تعیین کند این است که اسکلت مکانیکی و سیستم ایمنی کل وسیله نقلیه را از سطوح مختلف مانند مواد، ساختار، دقت و روش های اتصال می سازند. محکم بودن یا نبودن بدنه خودرو به قوی بودن یا نبودن مواد مورد استفاده بستگی ندارد، بلکه به این بستگی دارد که قطعات مهر زنی به صورت علمی طراحی شده، دقیق ساخته شده و به طور منطقی چیده شده باشند. می توان گفت که این قطعات نامرئی اما مهم مهر زنی خودرو هستند که واقعاً ایمنی و کیفیت یک خودرو را تعیین می کنند.

مزایای قطعات مهر زنی خودرو:

3. نحوه نگهداری قطعات مهر زنی خودرو

قطعات مهر زنی خودرو به طور گسترده ای در ساختارهای بدنه و پوشش های بیرونی استفاده می شود و پایه ای برای استحکام، ایمنی و دوام کل وسیله نقلیه است. اگرچه اکثر قطعات مهر شده در طول استفاده معمولی به راحتی قابل مشاهده نیستند، اما وضعیت آنها مستقیماً بر عملکرد ایمنی و عمر مفید خودرو تأثیر می گذارد. بنابراین، نگهداری علمی و معقول از قطعات مهر زنی خودرو برای افزایش عمر خودرو و تضمین ایمنی رانندگی اهمیت زیادی دارد.

(1) اهمیت نگهداری قطعات مهر زنی خودرو را به درستی درک کنید
قطعات مهر زنی خودرو عمدتاً از صفحات فولادی یا ورق های آلومینیومی مهر و موم شده و تشکیل می شوند. وقتی برای مدت طولانی در معرض هوا، رطوبت، نمک و ناخالصی های جاده قرار می گیرند، مستعد خوردگی، خستگی یا تغییر شکل هستند. در صورت عدم وجود تعمیر و نگهداری، حداقل ظاهر و مونتاژ تحت تأثیر قرار می گیرد و استحکام ساختاری بدنه ضعیف می شود و عملکرد ایمنی برخورد در بدترین حالت کاهش می یابد. بنابراین، نگهداری قطعات مهر شده «اختیاری» نیست، بلکه بخش مهمی از نگهداری بدنه است.

(2) تعمیر و نگهداری ضد خوردگی و ضد زنگ را انجام دهید
ضد خوردگی و ضد زنگ وظایف اصلی در نگهداری قطعات مهر زنی خودرو است. درها، قطعات ساختاری شاسی، گلگیرها، تیرهای آستانه و سایر قطعات بیشتر در معرض فرسایش ناشی از باران، رسوبات و عوامل ذوب برف هستند.

در استفاده روزانه، وسایل نقلیه باید به طور منظم، به ویژه پس از باران یا برف، تمیز شوند تا به سرعت آلودگی های چسبیده به بدنه و شاسی پاک شوند. برای مهر زدن روی قسمت هایی که رنگ آسیب دیده یا خراشیده شده اند، باید در اسرع وقت دوباره رنگ آمیزی شوند تا از پخش زنگ ناشی از فلز در معرض دید جلوگیری شود. برای شاسی و قطعات ساختاری مخفی، می توانید به طور مرتب بررسی کنید که آیا پوشش اصلی ضد زنگ سالم است یا خیر و در صورت لزوم، تقویت ضد زنگ انجام دهید.

(3) از آسیب غیر ضروری نیروی خارجی به قطعات مهر شده خودداری کنید
اگرچه قطعات مهر و موم شده خودرو دارای استحکام خاصی هستند، اما برای ضربات مکرر یا بارگذاری بیش از حد طراحی نشده اند. در استفاده روزانه از خودرو باید سعی شود از نگه داشتن خودرو، خراشیدگی حاشیه و یا برخورد اجسام سخت به در، سپر و ... خودداری شود. این نیروهای خارجی ممکن است باعث تغییر شکل پلاستیکی قطعات مهر شده شوند. حتی اگر سطح مشکل بزرگی به نظر نمی رسد، ممکن است استحکام ساختاری داخلی را تحت تأثیر قرار داده باشد.

هنگام بارگیری چمدان یا محموله، باید مقررات بارگیری وسیله نقلیه را رعایت کرد تا از استرس بیش از حد بر ساختار بدنه برای مدت طولانی به دلیل بارگذاری بیش از حد و در نتیجه آسیب خستگی جلوگیری شود.

(4) به تغییر شکل بدن و ناهنجاری های مونتاژ توجه کنید
هنگامی که قطعات مهر شده تغییر شکل می دهند، اغلب در هنگام مونتاژ و استفاده، ناهنجاری هایی را نشان می دهند. به عنوان مثال، درب به آرامی بسته نمی شود، شکاف ها ناهموار هستند، صدای غیرعادی افزایش می یابد و آب بندی بدنه خودرو کاهش می یابد و ... این پدیده ها ممکن است نشان دهنده جابجایی یا تغییر شکل قطعات ساختاری مهر شده باشد.

هنگامی که چنین مشکلاتی کشف شد، باید برای بازرسی به موقع به یک نمایندگی تعمیر و نگهداری حرفه ای مراجعه کنید تا از استفاده طولانی مدت که باعث گسترش مشکل می شود و ایمنی و راحتی کل وسیله نقلیه را تحت تاثیر قرار می دهد، خودداری کنید.

(5) استانداردسازی تعمیر و تعویض پس از حوادث
پس از برخورد، نحوه تعمیر قطعات مهر شده بسیار مهم است. برای مهر زنی قطعات مربوط به ایمنی ساختار بدنه خودرو مانند تیرهای طولی، ستون ها، تیرهای رکاب و غیره باید کاملاً مطابق با استانداردهای اصلی تعمیر و نگهداری کارخانه تعویض شوند و به سادگی با کشش یا چکش کاری تعمیر نشوند.

تعمیر نامنظم ورق فلزی ممکن است استحکام اصلی و خواص جذب انرژی مواد را از بین ببرد و نتواند محافظت مؤثر در تصادف ثانویه را برای وسیله نقلیه غیرممکن کند. بنابراین انتخاب یک سازمان تعمیر و نگهداری با صلاحیت ها و قابلیت های فنی، تضمین مهمی برای حفظ عملکرد ایمنی قطعات مهر زنی است.

(6) به بازرسی سیستم های آب بندی و زهکشی توجه کنید
ساختارهای حفره ای در داخل بسیاری از قطعات مهر و موم شده خودرو، مانند درها، پانل های جانبی و درب های عقب وجود دارد. این مناطق معمولاً با سوراخ های زهکشی طراحی می شوند تا آب انباشته شده را تخلیه کنند. اگر سوراخ های زهکشی با کثیفی مسدود شده باشد و رطوبت برای مدت طولانی باقی بماند، به راحتی باعث خوردگی داخلی می شود.

چک کردن و تمیز کردن منظم سوراخ های زهکشی برای صاف نگه داشتن زهکشی یک راه موثر برای جلوگیری از خوردگی داخلی قطعات مهر شده است.

(7) عادات خوب استفاده و نگهداری از ماشین
ایجاد عادات خوب خودرو نیز یکی از جنبه های مهم حفظ قطعات مهر و موم خودرو است. برای مثال، از پارک کردن وسایل نقلیه در محیط های با رطوبت بالا یا محیط های بسیار خورنده برای مدت طولانی خودداری کنید. سعی کنید پارکینگ هایی با شرایط سرپناه خوب انتخاب کنید. و بازرسی و نگهداری منظم خودرو را انجام دهید. این اقدامات به ظاهر ساده می تواند به افزایش طول عمر قطعات مهر شده کمک کند.

قطعات مهر زنی خودرو اساس اصلی ساختار بدنه و عملکرد ایمنی هستند و کیفیت نگهداری آنها به طور مستقیم با قابلیت اطمینان خودرو و ایمنی رانندگی مرتبط است. با تقویت ضد زنگ و ضد خوردگی، اجتناب از آسیب های خارجی، استانداردسازی تعمیرات تصادفات، و حفظ عادت های خوب استفاده از خودرو، می توان عمر مفید قطعات مهر شده را به طور موثر افزایش داد و خودرو می تواند عملکرد پایدار و ایمن را در طول چرخه عمر خود حفظ کند. نگهداری علمی قطعات مهر زنی خودرو موضوع مهمی است که هر صاحب خودرو و متخصصی نباید آن را نادیده بگیرد.

روش های نگهداری قطعات مهر زنی خودرو:

4. عیوب و راه حل های رایج برای قطعات مهر شده

قطعات مهر شده جزء ضروری در تولید مدرن هستند که به طور گسترده در صنایعی مانند خودروسازی، لوازم خانگی، الکترونیک و تجهیزات مکانیکی استفاده می شود. فرآیندهای مهر زنی مزایایی مانند راندمان تولید بالا، استفاده از مواد بالا و دقت ابعادی خوب را ارائه می دهند. با این حال، در تولید واقعی، قطعات مهر شده مستعد عیوب مختلف هستند. اگر به سرعت شناسایی و حل نشود، نه تنها می تواند بر کیفیت محصول تأثیر بگذارد بلکه هزینه های تولید و نرخ کار مجدد را نیز افزایش می دهد.

(1) مروری بر عیوب رایج در قطعات مهر شده
عیوبی که ممکن است در طول فرآیند مهر زنی در قطعات مهر شده رخ دهد، عمدتاً عبارتند از: فرز، تاب خوردگی، ترک، پارگی، چین و چروک، انحراف ابعادی و خراش های سطحی. بیشتر این عیوب مربوط به خواص مواد، طراحی قالب، پارامترهای فرآیند و عملکرد نامناسب است. درک علل آنها به انجام اقدامات اصلاحی مؤثر کمک می کند.

(2) انواع نقص اصلی و تجزیه و تحلیل علت
1) برس
ظاهر:
برآمدگی های تیز یا قطعات کوچک نامنظم فلز در لبه های قسمت مهر شده.

تجزیه و تحلیل علت:
سایش لبه برش قالب یا فاصله ناهموار.
نیروی مشت زدن ناکافی یا سرعت مشت زدن نامناسب.
سختی مواد بالا یا ضخامت ناهموار.

راه حل ها:
به طور منظم لبه های برش قالب را بازرسی و تیز کنید تا از فاصله یکنواخت اطمینان حاصل کنید.
فشار و سرعت پانچ را برای اطمینان از برش صاف مواد تنظیم کنید.
مواد مناسب را انتخاب کنید یا پیش تصفیه مواد را انجام دهید.

2) تاب برداشتن و تغییر شکل
ظاهر:
صفحه قسمت مهر شده ناهموار است و خمش، تاب برداشتن لبه ها یا برجستگی های موضعی را نشان می دهد.

تجزیه و تحلیل علت:
استرس داخلی بیش از حد در مواد یا ضخامت ناهموار.
پشتیبانی ناکافی قالب یا موقعیت نادرست.
فشار بیش از حد مشت زدن یا سرعت مشت زدن خیلی سریع.

راه حل ها:
از فرآیندهای بازپخت یا صاف کردن برای کاهش تنش داخلی در مواد استفاده کنید.
بهینه سازی طراحی قالب برای افزایش پشتیبانی و دقت موقعیت.

فشار و سرعت را برای اطمینان از نیروی یکنواخت تنظیم کنید.

3) ترک
ظاهر:
ترک هایی در سطح یا لبه های قسمت مهر شده ظاهر می شود که گاهی در کل ضخامت گسترش می یابد.

تجزیه و تحلیل علت:
پلاستیک ناکافی مواد یا وجود نقص.
شعاع گوشه های تیز قالب مهر زنی بسیار کوچک است که منجر به تمرکز تنش موضعی می شود.
سرعت مشت زدن بیش از حد باعث کشش بیش از حد مواد می شود. راه حل ها:
مواد با پلاستیسیته خوب را انتخاب کنید و عیوب مواد را کنترل کنید.
طراحی قالب را بهینه کنید، شعاع فیله را افزایش دهید و تمرکز تنش را کاهش دهید.
سرعت مهر زنی را تنظیم کنید تا از کشش بیش از حد مواد جلوگیری کنید.

4) پارگی یا چروک شدن
علائم:
پارگی، چین و چروک روی سطح قطعات مهر شده ظاهر می شود که بر ظاهر و عملکرد تأثیر می گذارد.

تجزیه و تحلیل علت:
روانکاری ناکافی یا ناهموار مواد.
فاصله قالب خیلی کم است و در نتیجه فشار ناهمواری روی مواد ایجاد می شود.
ضخامت یا سختی ناهموار مواد، به راحتی باعث ایجاد چین و چروک می شود.

راه حل ها:
برای اطمینان از کاربرد یکنواخت از روان کننده های با کیفیت بالا استفاده کنید.
فاصله قالب را بررسی کنید و اندازه فاصله را به طور مناسب تنظیم کنید.
مواد همگن را انتخاب کنید و در صورت لزوم عملیات حرارتی یا اصلاح را انجام دهید.

5) انحراف ابعادی
علائم:
ابعاد قطعات مهر شده از محدوده تحمل فراتر رفته و مونتاژ را دشوار می کند.

تجزیه و تحلیل علت:
طراحی نامعقول قالب یا سایش شدید قالب.
فشار دستگاه مهر زنی ناپایدار یا عملکرد نامناسب.
بازگشت الاستیک مواد در نظر گرفته نمی شود یا پارامترهای فرآیند مهر زنی مطابقت ندارند.

راه حل ها:
طراحی قالب را بهینه کنید و به طور مرتب قالب را بازرسی و تعمیر کنید.
از فشار ثابت دستگاه مهر زنی اطمینان حاصل کنید و روش های عملیاتی را به شدت دنبال کنید.
بازگشت مواد را در مرحله طراحی در نظر بگیرید و ابعاد قالب را متناسب با آن تنظیم کنید.

6) خراش یا سایش سطح
علائم:
خراشیدگی، خراشیدگی یا فرورفتگی روی سطح قطعات مهر شده ظاهر می شود و ظاهر را تحت تاثیر قرار می دهد.

تجزیه و تحلیل علت:
سطح قالب ناهموار یا وجود ناخالصی.
حمل نادرست مواد، که منجر به برخورد یا اصطکاک می شود.
روانکاری ناکافی، افزایش اصطکاک بین مواد و قالب.

راه حل ها:
به طور مرتب سطح قالب را جلا داده و ناخالصی ها را تمیز کنید.
بهبود روش های جابجایی مواد برای جلوگیری از برخورد.
از روانکاری کافی و یکنواخت برای کاهش اصطکاک اطمینان حاصل کنید.

(3) اقدامات پیشگیرانه برای مهر زنی نقص قطعات
انتخاب مواد و درمان
مواد با کیفیت بالا مبنایی برای کاهش عیوب مهر زنی هستند.
از فرآیندهایی مانند بازپخت کردن، صاف کردن یا پیش کشش برای کاهش استرس داخلی و بهبود انعطاف پذیری مواد استفاده کنید.

طراحی و نگهداری قالب
زاویه برش قالب، فاصله و شعاع فیله را به طور منطقی طراحی کنید.
به طور مرتب قالب را بازرسی، دوباره آسیاب و روغن کاری کنید تا عمر مفید آن افزایش یابد.

بهینه سازی پارامترهای فرآیند
فشار مهر زنی، سرعت و فاصله قالب را به طور معقولی تنظیم کنید. تنظیمات فرآیند برای قطعاتی با مواد یا ضخامت های مختلف انجام می شود.

عملیات استاندارد شده
اپراتورها به شدت به مشخصات فرآیند و رویه های ایمنی پایبند هستند.
اپراتورها به طور منظم آموزش می بینند تا مهارت های فنی و توانایی های عیب یابی خود را بهبود بخشند.

بازرسی و کنترل کیفیت
بازرسی ابعاد، سطح و عملکرد بر روی قطعات مهر شده انجام می شود.
یک مکانیسم بازخورد نقص برای تنظیم سریع پارامترهای فرآیند و طراحی قالب ایجاد شده است.

قطعات مهر و موم شده به طور گسترده ای در تولید مدرن استفاده می شود، اما عیوب مانند بریدگی، تاب برداشتن، ترک، پارگی، چین و چروک، انحراف ابعادی و خراش های سطحی در طول تولید رایج است. این مشکلات اغلب از خواص مواد، طراحی قالب، پارامترهای فرآیند و عملکرد نامناسب ناشی می‌شوند. با انتخاب علمی مواد، بهینه‌سازی طراحی قالب، تنظیم منطقی پارامترهای فرآیند، استانداردسازی روش‌های عملیاتی و ایجاد یک سیستم جامع بازرسی و نگهداری، می‌توان به طور موثری عیوب قطعات مهر شده را کاهش داد و کیفیت محصول و راندمان تولید را بهبود بخشید.

5. سوالات متداول (FAQ) در مورد قطعات مهر شده خودرو

در صنعت خودروسازی، قطعات مهر و موم شده اجزای حیاتی هستند، از جمله پانل های بدنه، قطعات ساختاری شاسی، پانل های درب و کاپوت موتور. این قطعات نقش حیاتی در تضمین استحکام، ظاهر و ایمنی کل خودرو دارند. با این حال، به دلیل فرآیند مهر زنی که شامل مواد، قالب‌ها، تجهیزات و پارامترهای فرآیند می‌شود، اغلب مشکلات مختلفی در طراحی، تولید و کاربرد قطعات مهر شده خودرو به وجود می‌آید.

(1) قطعات مهر شده خودرو چیست؟
Q1: قطعات مهر شده خودرو چیست؟
قطعات مهر و موم شده خودرو اجزایی هستند که از ورق های فلزی از طریق فرآیند مهر زنی به شکل دلخواه تبدیل می شوند. آنها عمدتاً شامل قسمت های ساختاری بدنه (مانند شاسی، تیرهای متقاطع)، قسمت های پوشش دهنده بدنه (مانند کاپوت موتور، درها، گلگیرها) و قطعات ایمنی (مانند تیرهای ضد برخورد) هستند. قطعات مهر شده به دلیل دقت بالا، راندمان بالا و استحکام بالا در ساخت خودرو ضروری هستند.

Q2: مواد اصلی مورد استفاده برای قطعات مهر و موم شده خودرو چیست؟
مواد متداول عبارتند از فولاد کم کربن، فولاد گرم، فولاد با استحکام بالا و آلیاژهای آلومینیوم. هنگام انتخاب مواد، لازم است استحکام، چقرمگی، مقاومت در برابر خوردگی و عملکرد مهر زنی قطعه را در نظر بگیرید.

(2) عیوب متداول در قطعات مهر شده خودرو
Q3: چه عیوب در قطعات مهر شده خودرو رایج است؟
قطعات مهر شده خودرو ممکن است در طول فرآیند تولید عیوب زیر را نشان دهند:
برس: لبه های تیز یا نامنظم روی قطعه.
تاب برداشتن: سطح قطعه ناهموار یا خمیده است.
ترک ها: مواد تحت تنش موضعی می شکند.
چین و چروک: چین‌ها یا موج‌هایی در سطح قطعه ظاهر می‌شوند.
انحراف ابعادی: ابعاد قطعه بیش از تحمل طراحی است.
خراش های سطحی: سطح مواد در طول فرآیند مهر زنی آسیب می بیند.

Q4: علل اصلی این نقص چیست؟
نقص ها عمدتاً از جنبه های زیر ناشی می شوند:
مشکلات مواد: ضخامت ناهموار ورق، سختی بیش از حد، یا تنش داخلی.
طراحی غیر معقول قالب: شعاع لبه برش خیلی کوچک، فاصله ناهموار، پشتیبانی ناکافی.
پارامترهای فرآیند نامناسب: سرعت، فشار و روغن کاری نامعقول.
عملکرد غیر استاندارد: تجربه ناکافی اپراتور یا نگهداری نادرست تجهیزات.

(3) چگونه از نقص در قطعات مهر و موم شده خودرو جلوگیری کنیم؟

Q5: آیا می توان از نقص در قطعات مهر زنی خودرو جلوگیری کرد؟
بله، با استفاده از انتخاب علمی مواد، بهینه سازی طراحی قالب، کنترل پارامترهای فرآیند و استانداردسازی عملیات، می توان میزان نقص را به طور موثر کاهش داد.

Q6: طراحی قالب چقدر بر کیفیت قطعات مهر شده تأثیر می گذارد؟
قالب ابزار اصلی در تولید قطعات مهر شده است. یک طراحی قالب معقول می تواند:
کاهش تمرکز استرس، جلوگیری از ترک و تاب برداشتن.
بهینه سازی لبه های برش و فاصله ها، کاهش فرز.
پشتیبانی یکنواخت را ارائه دهید، از چین و چروک جلوگیری کنید.

Q7: چگونه پارامترهای فرآیند مهر زنی را بهینه کنیم؟
سرعت کوبیدن: خیلی سریع می تواند منجر به ترک شود، در حالی که خیلی کم ممکن است راندمان تولید را کاهش دهد.
فشار مهر زنی: باید با توجه به ضخامت و سختی مواد تنظیم شود.
مدیریت روانکاری: از روان کننده های با کیفیت بالا برای اطمینان از تماس صاف بین مواد و قالب استفاده کنید.

(4) انتخاب مواد برای قطعات مهر زنی خودرو
Q8: چگونه مواد مختلف بر عملکرد قطعات مهر شده تأثیر می گذارد؟
فولاد کم کربن: مهر و موم خوب، هزینه کم، اما استحکام کمتر.
فولاد با استحکام بالا (HSS): استحکام بالا، مناسب برای قطعات ایمنی، اما مهر زنی دشوارتر است.
فولاد با استحکام بالا پیشرفته (AHSS): مناسب برای اشکال پیچیده و نیازهای با مقاومت بالا، که نیاز به فرآیندهای مهر زنی داغ دارد.
آلیاژ آلومینیوم: برای قطعات سبک وزن ترجیح داده می شود، اما مستعد چروک شدن و مشکلات برگشت فنری است.

Q9: روند سبک وزن کردن خودرو چگونه بر انتخاب مواد تأثیر می گذارد؟
با الزامات وسایل نقلیه انرژی جدید و حفظ انرژی و حفاظت از محیط زیست، استفاده از آلیاژهای آلومینیوم، آلیاژهای منیزیم و فولادهای با استحکام بالا در حال گسترش است. وزن سبک مواد می تواند وزن بدن را کاهش دهد و کارایی سوخت را بهبود بخشد، اما تقاضاهای بیشتری را برای فرآیند مهر زنی ایجاد می کند و به بهینه سازی قالب ها و پارامترهای فرآیند نیاز دارد.

(5) بازرسی و کنترل کیفیت قطعات مهر زنی خودرو
Q10: چگونه می توان کیفیت قطعات مهر زنی خودرو را بررسی کرد؟
روش های رایج عبارتند از:
بازرسی ابعادی: با استفاده از دستگاه اندازه گیری مختصات (CMM) یا اسکن لیزری برای اندازه گیری ابعاد قطعه.
بازرسی سطحی: بازرسی بصری یا بازرسی نوری برای تشخیص عیوب مانند خراش و چروک.
تست خواص مکانیکی: تست کشش، ضربه و سختی برای اطمینان از اینکه استحکام قطعه مطابق با الزامات است.

Q11: چگونه می توان از کیفیت ثابت قطعات تولید انبوه اطمینان حاصل کرد؟
دسته های مواد و یکنواختی ضخامت را به شدت کنترل کنید.
به طور منظم وضعیت قالب را بررسی کنید و به سرعت آن را تعمیر و نگهداری کنید. برای اطمینان از سرعت، فشار و روانکاری ثابت، پارامترهای فرآیند استاندارد را ایجاد کنید.
تجهیزات بازرسی خودکار را برای شناسایی و حذف سریع قطعات معیوب معرفی کنید.

(6) روند در پردازش قطعات مهر زنی خودرو
Q12: روند توسعه آینده برای قطعات مهر زنی خودرو چیست؟
استحکام بالا و سبک وزن: فولاد با استحکام بالا، آلیاژهای آلومینیوم و مواد کامپوزیت به طور گسترده مورد استفاده قرار خواهند گرفت.
دقت و هوشمندی: طراحی قالب همراه با شبیه سازی CAE، تجهیزات مهر زنی هوشمند برای بهبود دقت و سازگاری.
تولید خودکار: بارگیری و تخلیه ربات، بازرسی خودکار و بازخورد داده ها برای بهبود کارایی و کیفیت.
حفاظت از محیط زیست و صرفه جویی در انرژی: بهینه سازی سیستم های روانکاری و کاهش ضایعات مواد برای دستیابی به تولید سبز.

Q13: آیا نگهداری و نگهداری قطعات مهر زنی خودرو مهم است؟
خیلی مهمه سایش قالب، خرابی تجهیزات مهر زنی، یا روغن کاری ناکافی به طور مستقیم بر کیفیت قطعه تأثیر می گذارد. تعمیر و نگهداری منظم می تواند نرخ عیب را کاهش دهد، عمر قالب را افزایش دهد و ثبات تولید را تضمین کند.

قطعات مهر زنی خودرو اجزای اساسی ضروری در ساخت خودرو هستند و کیفیت آنها مستقیماً بر عملکرد، ایمنی و ظاهر خودرو تأثیر می گذارد. مشکلات رایج عبارتند از: خراشیدگی، تاب خوردگی، ترک، چین و چروک، انحراف ابعادی و خراش های سطحی. این مشکلات بیشتر به خواص مواد، طراحی قالب، پارامترهای فرآیند و روش های عملیاتی مربوط می شود. از طریق انتخاب علمی مواد، طراحی بهینه قالب، کنترل معقول پارامترهای فرآیند، عملیات استاندارد و استقرار یک سیستم بازرسی جامع، می توان میزان نقص را به طور موثر کاهش داد و کیفیت قطعه و راندمان تولید را بهبود بخشید.

همانطور که صنعت خودرو به سمت تولید سبک وزن، با استحکام بالا و هوشمند توسعه می یابد، الزامات فنی برای قطعات مهر زنی خودرو به طور فزاینده ای افزایش می یابد. شرکت ها باید به طور مداوم بر روی مواد جدید، فرآیندهای جدید و فناوری های تولید هوشمند تمرکز کنند تا اطمینان حاصل کنند که قطعات مهر زنی الزامات ایمنی و زیبایی شناختی را برآورده می کنند و در عین حال به تولید با راندمان بالا و کم هزینه دست می یابند.
